Модуляция радиосигнала

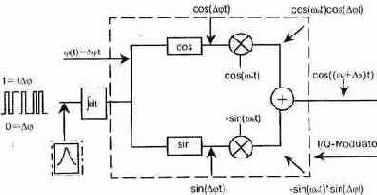

В стандарте GSM применяется спектрально-эффективная гауссовская частотная манипуляция п минимальным частотным сдвигом (GMSK). Манипуляция называется "гауссовской" потому, что последовательность информационных бит до модулятора проходит через фильтр нижних частот (ФНЧ) с характеристикой Гаусса, что дает значительное уменьшение полосы частот излучаемого радиосигнала [2.2, 2.3]. формирование GMSK радиосигнала осуществляется таким образом, что на интервале одного информационного бита фаза несущей изменяется на 90°. Это наименьшее возможное изменение фазы, распознаваемое при данном типе модуляции. Непрерывное измене ние фазы синусоидального сигнала дает в результате частотную модуляцию с дискпстн^м и^меч^ нием частоты. Применение фильтра Гаусса позволяет при дискрегном изменении частоты получить "гладкие переходы". В стандарте GSM применяется GMSK-модуляция с величиной нормированной полосы ВТ = 0,3, где В - ширина полосы фильтра по уровню минус 3 дБ, Т - длительность одного бита цифрового сообщения. Принципиальная схема модулятора показана на рис. 2.5.

рис. 2.5

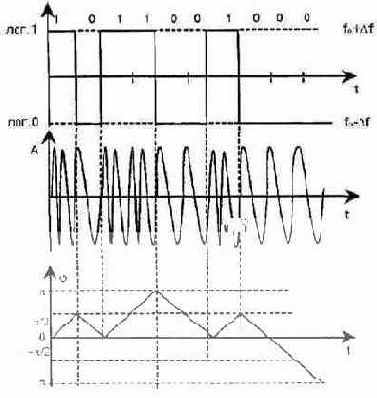

рис. 2.6

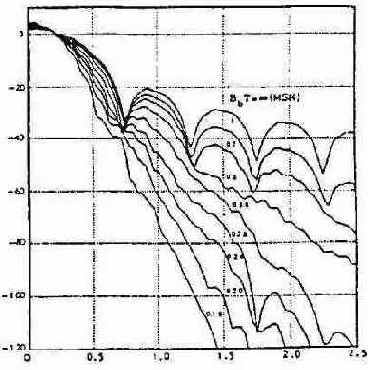

рис. 2.7

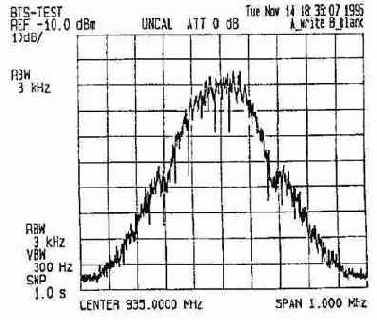

рис. 2.8
