Кодирование и перемежение в каналах управления

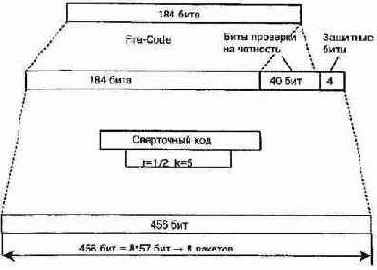

На рис. 3.8 показан принцип защиты от ошибок данных, передаваемых по каналам управления. Эта схема используется для всех логических каналов управления, за исключением блоков данных в канале синхронизации (SCH) и данных в канале параллельного доступа (RACH). Радиосистема принимает по линии передачи данных блоки длиной п=184 бита. Сначала они защищаются укороченным двоичным циклическим кодом (Fire код) с формирующим полиномом вида
д (D)=(D^+ 1)“(D^+ D^+ 1)
рис. 3.8
В систематическом виде последовательность кодированных циклическим кодом информационных бит над полем GF (2) отображается полиномом вида U (0) • 0223 + и (1) 0222 + ... U (222) • D+U (223),
где U (0), U (1)...U (183) - информационные биты. U (184), U (185)...U (223) - биты проверки на четность.
В результате сформированный блок из 224 бит (включая 40 бит проверки на четность) дополняется четырьмя концевыми (нулевыми) битами для получения равной защиты для последних бит.
Заметим, что этот же способ уже использовался для формирования временных интервалов TDMA кадра, в котором предусматриваются 3 защитных бита для обеспечения правильного восстановления последних 5 бит в эквалайзере.
Полученная в результате блочного кодирования последовательность подвергается кодированию сверточным кодом со скоростью г=1/2 (идентичен коду в канале TCH/FS), который задается полиномами
