Соединение хабов

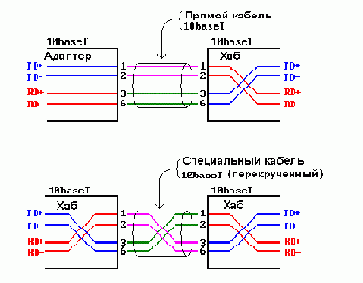

Для расширения сети 10Base-T требуется устанавливать дополнительные концентраторы, поскольку в каждом сегменте может присутствовать только один узел. Дополнительные хабы подключаются как показано на рисунке. Если соединение концентраторов осуществляется через порт 10Base-T [ Большинство современных хабов позволяют использовать для наращивания топологию 10Base-2 (общая шина) или используют специальные кабели и разъемы для объединения нескольких концентраторов в единый стек.] специальный кабель, разводка которого отличается от обычной (см. рисунок ниже) [ Современные концентраторы, как правило имеют специальный порт расширения, который позволяет использовать обычный кабель для подключения дополнительного хаба.] .
