Коаксиальный кабель: ThinNet 10BASE2, "CheaperNet", тонкий коаксиал

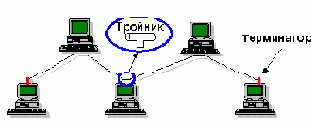

В качестве среды передачи 10Base2 использует тонкий коаксиальный кабель (thin Ethernet). Его иногда называют также "cheapernet" (дешевый). Сеть использует шинную топологию, для подключения адаптеров к кабелю используются специальные BNC-тройники (T-Connector). По концам сегмента устанавливаются терминаторы. Можно организовать сеть со смешанной топологией "звезда-шина", используя повторители (repeater), соответствующие спецификации 802.3.

Поддерживаемые кабели:

  • BELDEN: #9907, 89907.
  • Соответствующие 802.3 кабели - такие, как RG58A/U или RG58 C/U.
  • Ограничения сегмента:

    Стандарт 10BASE2 Ethernet поддерживает до 30 узлов в сегменте с длиной не более 185 метров. Минимальное расстояние между узлами составляет 0.5 метра.

    • Тонкий коаксиальный кабель требует использования тройников для подключения кабеля к адаптеру.
    • Сетевой кабель не может быть соединен с адаптером с помощью кабеля снижения.
    • Терминаторы подключаются к тройникам первого и последнего компьютеров сегмента.
